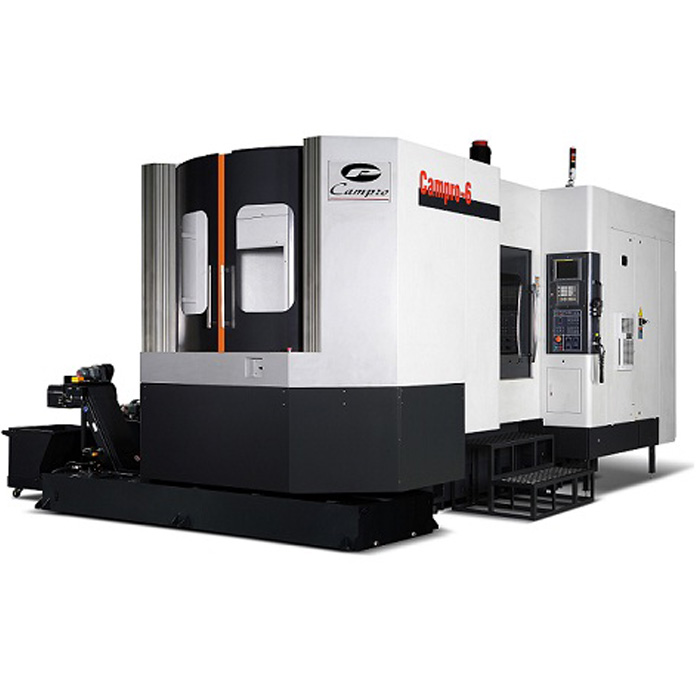

| 臥式-CAMPRO6-一體式+高剛性 ● 高級鑄件FC 300鑄造，T 型一體式結構底座，輕量化高剛性動柱。
● X 軸採用階梯式傳動系統，有效降低主軸端與切削面產生的不平衡力距。
● 三軸採用高荷重精密級滾柱線軌，提高機臺穩定性與達到高精度需求。
● APC 自動交換工作臺，加工彈性大。
● 出廠前均依國際標準進行雷射及循圓品質檢測。
產品規格
| 內容 |
單位 |
CAMPRO6 |
| 行程 |
|
|
| X軸行程 |
mm |
1000 |
| Y軸行程 |
mm |
850 |
| Z軸行程 |
mm |
950 |
| 主軸鼻端至工作臺面距離 |
mm |
100~950 |
| 主軸中心至立柱軌道面距離 |
mm |
150~1,100 |
| B軸工作臺 |
|
|
| 工作臺面積 |
mm |
630 x 630 |
| 工作臺數量 |
個數 |
2 |
| 工作臺最大荷重 |
kg |
1000 |
| 工作臺分度 |
度 |
1 |
| 工作臺螺孔 |
|
M16 x 2P |
| 工作臺驅動方式 |
|
油壓式 |
| 主軸 |
|
|
| 主軸轉速(特殊選配) |
rpm |
10,000 rpm(內藏式) |
| 主軸馬達 |
kw |
15 / 30 kw |
| 自動換刀系統 |
|
|
| 刀柄型式 |
type |
BT-50 |
| 刀庫容量(特殊選配) |
pcs |
40T(60T) |
| 最大刀具直徑 |
mm |
φ120 |
| 最大刀具直徑(無相鄰刀) |
mm |
φ240 |
| 最大刀具長度 |
mm |
500 |
| 最大刀具重量 |
kg |
20 |
| 換刀時間(刀對刀) |
sec. |
2.5 |
| 進給速度 |
|
|
| X/Y/Z軸快速進給 |
m/min |
36 / 36 / 36 |
| 切削進給 |
m/min |
10 |
| 其它規格 |
|
|
| 佔地面積(寬 x 深) |
mm |
5,068 x 7,135 |
| 機器重量 |
kg |
23500 |
| 最大機器高度 |
mm |
3550 |
| 電力容量 |
|
220V / 60Hz; 60KVA |
| 氣壓來源 |
|
6~8 kg f / cm2 |
|
